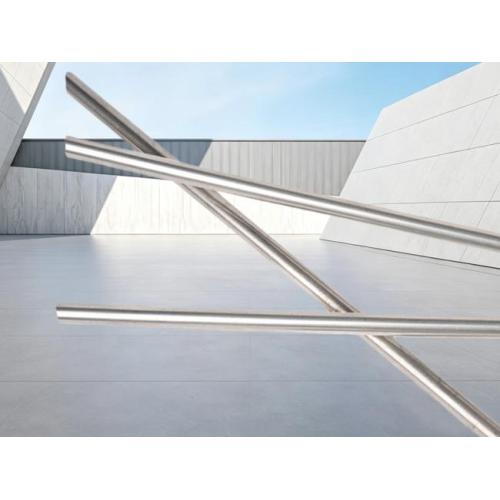

اختيار الأنابيب المستديرة المصنوعة من الفولاذ المقاوم للصدأ في عام 2026: شجرة قرارات مكونة من 7 خطوات من الوسائط إلى الدرجة

2026,10,24

الدرجة هي القرار الأخير في السلسلة، وليس الأول. الأوامر التي تبدأ بـ "نحتاج 316" وتنتهي بفشل الحفر تخطت أربعة أسئلة أولية: ما هو الوسط الذي يتدفق عبر الأنبوب، وفي أي درجة حرارة، وكم الكلوريد، وتحت أي ضغط. يشرح هذا الدليل هذه السلسلة - كيفية اختيار درجة أنابيب الفولاذ المقاوم للصدأ لخدمة الكلوريد أولاً، ثم الحجم والجدار والمسار والوثائق - كشجرة قرار من سبع خطوات، نفس المنطق الذي تطبقه شركة Jiangsu Wuchang New Material Technology Co., Ltd. كشركة مصنعة لتصنيع المعدات الأصلية/تصنيع التصميم الشخصي في الصين تغطي OD من 3 مم إلى 630 مم و30+ درجات.

تشكل الخطوات السبع قائمة مرجعية يمكنك تشغيلها من الأعلى إلى الأسفل:

#	خطوة	ما لقفل	لماذا يهم
1	وسيلة الخدمة	السوائل الفعلية + الشوائب	يقرر آلية التآكل
2	نافذة درجة الحرارة	تصميم الحد الأدنى/الحد الأقصى والقمم	يسرع كل آلية كلوريد
3	حمولة الكلوريد	ذروة جزء في المليون، وليس المتوسط السنوي	يؤدي إلى مخاطر الحفر والشقوق
4	PREN → عائلة الصف	PREN مقابل الهامش المطلوب	تحويل بيانات الخدمة إلى تقدير
5	حجم المغلف	شريط OD + نطاق الجدار	يقرر خط الإنتاج الذي سيتم تطبيقه
6	طريق التصنيع	سلس مقابل ملحومة	الضغط، درجة الحرارة، التعب
7	التوثيق	إم تي سي 3.1/3.2 + مؤشر مديري المشتريات	الدرجة التي لا يمكنك توثيقها لا يمكن الدفاع عنها

تأسست Wuchang في عام 2009 تحت التوجيه الفني لمهندسي Baosteel وتدير ثلاثة خطوط إنتاج على موقع بمساحة 55000 متر مربع في Xiangshui، Jiangsu - وهي مؤسسة وطنية للتكنولوجيا الفائقة بقدرة إنتاجية تبلغ 4000 طن سنويًا من الأنابيب المتخصصة. هذه الشجرة هي منطق الفحص الذي يطبقه فريق Wuchang الهندسي على كل استفسار.

1. كيف تختار درجة أنابيب الفولاذ المقاوم للصدأ المناسبة لخدمة الكلوريد؟

كيفية اختيار درجة أنابيب الفولاذ المقاوم للصدأ لخدمة الكلوريد هي تسلسل من أربع خطوات - المتوسط، درجة الحرارة، الكلوريد، PREN - ويبدأ دائمًا ببيانات الخدمة، وليس اسم الدرجة.

الخطوة 1 - اكتب الوسيط الفعلي. ليس "ماء" ولكن "ماء تبريد معاد تدويره، 400 جزء في المليون من الكلوريد، صدمة بيولوجية ربع سنوية". يحدد الوسيط الآلية التي تصمم ضدها - التنقر، أو تآكل الشقوق، أو الهجوم الحبيبي، أو التشقق الناتج عن التآكل الإجهادي - ولكل منها إجراء مضاد مختلف.

الخطوة 2 - ضبط نافذة درجة الحرارة. تعمل درجة الحرارة على تسريع كل آلية تعتمد على الكلوريد: يمكن لخط 316L المستقر عند 40 درجة مئوية أن يحفر عند 80 درجة مئوية في نفس الماء، وفوق 300 درجة مئوية تقريبًا ينتقل الحديث إلى 310S وسبائك النيكل. سجل الذروة، وليس لوحة الاسم.

الخطوة 3 - قياس كمية الكلوريد. يعد كلوريد التصميم بجزء في المليون — الشهر الأسوأ، وليس المتوسط السنوي — هو الرقم الأكثر أهمية في اختيار الفولاذ المقاوم للصدأ: يتم تحفيز التنقر عن طريق القمم، لذلك يفشل الخط ذو الحجم المتوسط في الذروة.

الخطوة 4 - التحويل إلى PREN واختيار عائلة الصف. PREN = %Cr + 3.3 × %Mo + 16 × %N. تطابق PREN مع الهامش: 304 عند ≈ 19 يتعامل مع المياه العذبة والغذائية، 316 لتر عند ≈ 24 ماء تبريد، 2205 عند ≈ 35 مياه مالحة ومناطق رش، 2507 عند ≈ 42 مياه البحر المغمورة، وسبائك 6Mo مثل 254SMO أسوأ تيارات الكلوريد. تعتبر خدمة اليوريا هي الاستثناء - والإجابة هي درجة اليوريا مثل 316Mod أو 25-22-2، وهي مقاومة للتآكل الكارباميت.

الجدول 2 هو مخطط اختيار درجة أنابيب الفولاذ المقاوم للصدأ لخدمة المصانع الكيميائية الذي يستخدمه مهندسو Wuchang لفحص كل استفسار:

وسيلة الخدمة	Cl⁻ (التصميم)	درجة حرارة	مطلوب برين	عائلة الصف
العملية / الماء الغذائي، حمض CIP	<100 جزء في المليون	<80 درجة مئوية	≥ 19	304 / 304 لتر
مياه برج التبريد	100-500 جزء في المليون	<60 درجة مئوية	≥ 24	316 لتر
المياه قليلة الملوحة، منطقة الرش	500-20.000 جزء في المليون	<60 درجة مئوية	≥ 35	2205 دوبلكس
مياه البحر المغمورة، في الخارج	> 20.000 جزء في المليون	<40 درجة مئوية	≥ 42	2507 / 6 مو
تخليق اليوريا، الكاربامات	—	180-200 درجة مئوية	—	316 مود / 25-22-2
فرن / المعالجة الحرارية	—	> 800 درجة مئوية	—	310S / إنكونيل 601

يعد مخطط اختيار درجة أنابيب الفولاذ المقاوم للصدأ للاستخدام في مصنع المواد الكيميائية بمثابة أداة فحص، وليس شهادة - أعد تشغيله وفقًا لتحليل المياه الخاص بك قبل إطلاق أمر الشراء.

✅ خلاصة القول: تتبع الدرجة بيانات الخدمة، وليس العكس أبدًا - قم بتشغيل المتوسط ودرجة الحرارة وذروة الكلوريد من خلال PREN أولاً، وتسمي عائلة الدرجة نفسها.

2. ما هو OD وسمك الجدار وطريق التصنيع الذي يجب أن تتطلبه مواصفاتك؟

بمجرد إصلاح مجموعة الدرجات، تظل هناك ثلاثة قرارات هندسية - حجم المظروف وسمك الجدار وطريق التصنيع - وكل منها ينقل تكلفة المشروع برقم مزدوج.

الخطوة 5 - إصلاح حجم المغلف. يحدد الضغط بالإضافة إلى بدل التآكل القطر الخارجي والجدار، لكن الغلاف يحدد خط الإنتاج الذي سيتم تطبيقه. يمتد إنتاج Wuchang على نطاق كامل، بدءًا من الأنابيب الفولاذية ذات القطر الصغير جدًا عند OD 3 مم - الأجهزة والخطوط الطبية وأشباه الموصلات - من خلال الأنبوب الدائري القياسي إلى OD 114 مم، حتى الأنابيب ذات القطر الكبير جدًا عند OD 325-630 مم للرؤوس وخطوط المعالجة ذات التجويف الكبير. يتم توفير جميع النطاقات حسب الطلب، بدءًا من أطوال العينات وحتى أحجام المشروع بالجملة.

✅ حجم المغلف في لمحة:

3-25 مم OD، 0.5-3 مم جدار - أجهزة وخطوط شعرية وطبية، مصقولة وملدنة

25-114 ملم OD، 1.5-8 ملم الجدار - خطوط المعالجة وأنبوب المبادل الحراري، النطاق الأعلى حجمًا

114-325 ملم OD، 3-20 ملم جدار - الرؤوس والمشعبات وأنابيب تحلية المياه

325-630 مم OD، 8-58 مم جدار - رؤوس كبيرة التجويف وأنابيب العمليات الهيكلية

الخطوة 6 - اختر طريق التصنيع. لا يحتوي البناء السلس على درزات لحام، لذا فهو يتحمل الضغط ودرجة الحرارة ودورات الكلال بشكل أفضل - الافتراضي أعلى من 40 بار تقريبًا أو 300 درجة مئوية ولأي خدمة دورية. تكلف الأنابيب الملحومة (ERW) أقل بنسبة 20-40% — نقود حقيقية عندما يصل سعر تشغيل 316L بدون خياطة إلى 7,600-10,500 دولار أمريكي/طن في عام 2026 — ويناسب المهام الهيكلية أو الضغط المنخفض أو المحيط. عندما تستبعد الخدمة وصلة اللحام، حدد عائلة الأنابيب الفولاذية غير الملحومة - تقوم Wuchang بلفها عبر OD 3–630 مم مع جدران تتراوح من 0.5 إلى 58 مم، وأحجام مخصصة حسب الطلب.

الخطوة 7 - قفل الوثائق قبل الإيداع. MTC 3.1 أو 3.2، واختبار مؤشر مديري المشتريات (PMI) عند كل حرارة، و- عند الطلب الأول - فحص من طرف ثالث أو تدقيق المصدر. الدرجة التي لا يمكنك توثيقها هي درجة لا يمكنك الدفاع عنها.

الأنبوب أو الأنبوب: اختلاف المواصفات الذي يغير أمر الشراء الخاص بك. الفرق بين مواصفات الأنابيب الفولاذية المقاومة للصدأ والأنابيب ليس مفردات، بل هو نظام التسامح: يتم طلب الأنابيب بواسطة NPS والجدول الزمني، والأنبوب بواسطة OD × الجدار الفعلي. "الأنبوب المقاوم للصدأ مقاس 4 بوصة" يترك القطر الخارجي والجدار غامضين عبر المعايير؛ "OD 114.3 × 4.5 مم" يزيل الوسيطة ويغلق مصيدة التحويل ASME B36.19M على الرسومات المترية.

✅ خلاصة القول: قم بإصلاح حجم الظرف أولاً، الافتراضي هو البناء السلس لخدمة الضغط وركوب الدراجات، والطلب حسب OD × الجدار بالملليمتر - وليس بواسطة NPS.

التعليمات

س: تتأرجح مستويات الكلوريد الخاصة بي بين الفصول - ما هي الدرجة التي يجب أن أصمم لها؟ ج: الذروة، وليس الوسط أبداً. الإجابة العملية لكيفية اختيار درجة أنابيب الفولاذ المقاوم للصدأ لخدمة الكلوريد في ظل ظروف التأرجح: خذ ذروة الكلوريد ودرجة حرارة الذروة معًا، واحسب PREN، ثم أضف خطوة درجة واحدة من الهامش. تقوم شركة Wuchang Engineering بمراجعة بيانات الخدمة في كل عرض أسعار وتوضح بوضوح متى يكون الهامش كافيًا بالفعل.

س: هل يوجد مخطط لاختيار درجة أنابيب الفولاذ المقاوم للصدأ لمشاريع المصانع الكيميائية التي يمكنني تعديلها؟ ج: الجدول 2 هو نقطة البداية - فهو يرسم خريطة للوسط والكلوريد ودرجة الحرارة وPREN لتصنيف العائلة عبر خدمات المصانع الكيميائية الست الأكثر شيوعًا. أرسل بيانات الخدمة الخاصة بك وستقوم Wuchang بإرجاع درجة تم التحقق منها مع الحساب الموضح، والذي تم إنتاجه بواسطة مصنع صيني يقوم بتشغيل كميات OEM/ODM من حرارة واحدة إلى حاويات كاملة.

س: ما هو الفرق بين مواصفات الأنابيب الفولاذية المقاومة للصدأ والأنبوب الذي يهم في أمر الشراء؟ ج: يتم تحديد الأنابيب بواسطة NPS والجدول الزمني مع OD ثابت لكل معيار؛ أنبوب بواسطة OD × الجدار الفعلي. في أمر الشراء المتري، اطلب منتجًا مستديرًا غير قابل للصدأ مثل OD × WT بالملليمتر - فهو يزيل غموض NPS ويثبت الطاحونة بالأرقام التي تحتاجها.

CTA: احصل على التحقق من درجتك ومواصفاتك قبل الطلب

أرسل إلى Wuchang شروط الخدمة الخاصة بك - المتوسطة، ودرجة حرارة التصميم، وذروة الكلوريد، والضغط والحجم المطلوب - وسيقوم الفريق الهندسي بإرجاع الدرجة التي تم التحقق منها، وحساب PREN والمواصفات الكاملة، عادةً في غضون 24 ساعة. تعتبر شركة Jiangsu Wuchang New Material Technology Co., Ltd. مصنعًا صينيًا لأنابيب الفولاذ المقاوم للصدأ، حاصلة على شهادة CE وISO 9001/14001/45001، وتعمل بأحجام مخصصة OEM/ODM من OD 3 مم إلى 630 مم.

؟ اطلب عينة مجانية مقطوعة وعينة MTC مع استفسارك. البريد الإلكتروني: 15949135377@163.com الهاتف المحمول: +86 15949135377

تاريخ النشر:أكتوبر 2026 | بواسطة فريق الهندسة Wuchang
